Исходные данные для расчета исполнительных размеров резьбы и калибров для проверки резьбы
H=0,960491P, h=0,640327P
d2=D2=d-0,640327P, d1=D1=d-1,280654P
|
Диаметр |
Шаг, mm |
Шаг, нитки |
b1, max mm |
u, mm |
r, max |
Td, mkm |
Td2, Td2, mkm |
TD1, mkm |
es |
EI |
|
|
A |
B |
||||||||||
|
От 1/16 до 1/8 |
0,907 |
28 |
0,2 |
0,134 |
0,125 |
214 |
107 |
214 |
282 |
0 |
0 |
|
От ¼ до 3/8 |
1,337 |
19 |
0,3 |
0,198 |
0,184 |
250 |
125 |
250 |
445 |
0 |
0 |
|
от ½ до 7/8 |
1,814 |
14 |
0,4 |
0,268 |
0,249 |
284 |
142 |
284 |
541 |
0 |
0 |
|
От 1 до 2 |
2,309 |
11 |
0,5 |
0,341 |
0,317 |
360 |
180 |
360 |
640 |
0 |
0 |
|
От 2-1/4 до 6 |
2,309 |
11 |
0,5 |
0,341 |
0,317 |
434 |
217 |
434 |
640 |
0 |
0 |
Допуски резьбовых калибров и величины, определяющие положение полей допусков и предел износа резьбовых калибров в мкм
|
Td2, TD2 резьбы |
Tr |
Tpl |
Tcp |
m |
Zr |
Zpl |
Wgo |
Wng |
||
|
кольцо |
пробка |
кольцо |
пробка |
|||||||
|
Свыше 80 до 125 |
15 |
10 |
9 |
17 |
2 |
8 |
18 |
14 |
13 |
10 |
|
...125...200 |
20 |
12 |
10 |
20 |
9 |
13 |
23 |
19 |
17 |
13 |
|
...200...315 |
25 |
15 |
13 |
24 |
13 |
18 |
28 |
23 |
21 |
17 |
|
...315...500 |
33 |
20 |
17 |
30 |
20 |
24 |
33 |
27 |
28 |
19 |
Расчет резьбовых калибров
|
Наименование калибра |
D |
D2 |
|
D1 max |
||
|
max |
min |
max |
min |
износ |
||
|
Пробка ПР |
D-u |
D-u-Tpl |
D2+Zpl+Tpl/2 |
D2+Zpl-Tpl/2 |
D2+Zpl-Wgo |
D1 |
|
Пробка НЕ |
D2+TD2+2F1+1,5Tpl |
D2+TD2+2F1-Tpl/2 |
D2+TD2+Tpl |
D2+TD2 |
D2+TD2+Tpl/2-Wng |
D1-TD2 |
|
Наименование калибра |
d min |
d2 |
d1 |
||
|
min |
max |
min |
max |
||
|
Кольцо ПР |
D |
d2-Zr-Tr/2 |
d2-Zr+Tr/2 |
d1+u |
d1+u+Tr |
|
Кольцо НЕ |
d+Tpl |
d2-Td2-Tr |
d2-Td2 |
d2-Td2-2F1-1,5Tr |
d2-Td2-2F1+Tr/2 |
|
Наименование калибра |
D |
D2 |
D1 max |
||
|
max |
min |
max |
min |
||
|
Пробка контрольная КИ |
d2-Zr+Wgo+2F1+Tpl/2 |
d2-Zr+Wgo+2F1-Tpl/2 |
d2-Zr+Wgo+Tcp/2 |
d2-Zr+Wgo-Tcp/2 |
d1-Tpl |
|
Пробка контрольная КПР-ПР |
d-u |
d-u-Tpl |
d2-Zr-m+Tcp/2 |
d2-Zr-m-Tcp/2 |
d1-Tpl |
|
Пробка контрольная КПР-НЕ |
d2-Zr+Tr/2+2F1+Tpl/2 |
d2-Zr+Tr/2+2F1-Tpl/2 |
d2-Zr+Tr/2+Tcp/2 |
d2-Zr+Tr/2-Tcp/2 |
d1-Tpl |
|
Пробка контрольная КИ-НЕ |
d-Td2-Tr/2+Wng+Tpl |
d-Td2-Tr/2+Wng-Tpl |
d2-Td2-Tr/2+Wng+Tcp/2 |
d2-Td2-Tr/2+Wng-Tcp/2 |
D1 |
|
Пробка контрольная КНЕ-ПР |
d+Tpl |
d-Tpl |
d2-Td2-Tr/2-m+Tcp/2 |
d2-Td2-Tr/2-m-Tcp/2 |
D1 |
|
Пробка контрольная КНЕ-НЕ |
d-Td2+Tpl |
d-Td2-Tpl |
d2-Td2+Tcp/2 |
d2-Td2-Tcp/2 |
D1 |

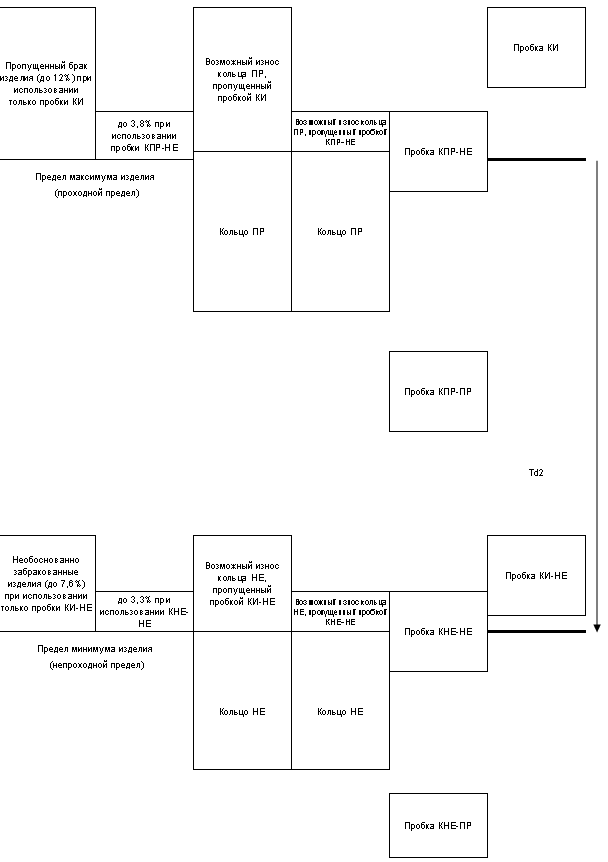

Схема расположения полей допусков среднего диаметра калибров для контроля наружной резьбы.
Допуски на калибры приведены в масштабе для диапазона допусков на изделие свыше 125 до 200мкм для трубной цилиндрической резьбы.
По данной схеме можно видеть, что при применении для контроля кольца ПР пробки КПР-НЕ теоретически максимальное значение пропущенного брака снижается до 3,8% против 12% при применении только пробки КИ. Также при применении для контроля колец НЕ пробки КНЕ-НЕ теоретически максимальное значение необоснованно забракованных изделий снижается до 3,3% против 7,6% при применении только пробки КИ-НЕ.
 |
|
 |
